Systemstütze für End-/Eckhalter im GREENLINE-Seilsystem

Beschreibung

Untergrund:

• Holz (Vorgaben s.u.)

Befestigung:

• 38 Stück Spezialschrauben aus Edelstahl (im Lieferumfang enthalten)

Dimension:

• Ø 21 mm x Bauhöhe, max. Überstand Dachaufbau: 300 mm

Zulassung:

• allgemeine Bauartgenehmigung des DIBt und Europäisch Technische Bewertung ETA-24/0548

• OSB 3 mind. 22 mm

• Schalbretter mind. 24 mm

• BFU 100 mind. 21 mm

Zertifikat:

• nach EN 795:2012 Typ A, CEN/TS 16415:2017

• OSB 3 mind. 16 mm

• Schalbretter mind. 22 mm

• BFU 100 mind. 15 mm

Einbau:

• gemäß beiliegender Montageanleitung

Systemstütze für Zwischenhalter im GREENLINE-Seilsystem

Beschreibung

Untergrund:

• Holz (Vorgaben s.u.)

Befestigung:

• 38 Stück Spezialschrauben aus Edelstahl (im Lieferumfang enthalten)

Dimension:

• Ø 16 mm x Bauhöhe, max. Überstand Dachaufbau: 300 mm

Zulassung:

• allgemeine Bauartgenehmigung des DIBt und Europäisch Technische Bewertung ETA-24/0548

• OSB 3 mind. 22 mm

• Schalbretter mind. 24 mm

• BFU 100 mind. 21 mm

Zertifikat:

• nach EN 795:2012 Typ A, CEN/TS 16415:2017

• OSB 3 mind. 16 mm

• Schalbretter mind. 22 mm

• BFU 100 mind. 15 mm

Einbau:

• gemäß beiliegender Montageanleitung

Systemstütze für End-/Eckhalter im GREENLINE-Seilsystem

Beschreibung

Untergrund:

• KVH (mind. C24, mind. 10 cm stark)

Befestigung:

• 8 Stück Holzbauschrauben aus Edelstahl (im Lieferumfang enthalten)

Dimension:

• Ø 48 mm x Bauhöhe, max. Überstand Dachaufbau: 300 mm

Zertifikat:

• nach EN 795:2012 Typ A, CEN/TS 16415:2017

Einbau:

• gemäß beiliegender Montageanleitung

Systemstütze für End-/Eckhalter im GREENLINE-Seilsystem

Beschreibung

Untergrund:

• Stahl/Holz (max. 105 mm breit)

Befestigung:

• Konterset aus Edelstahl (im Lieferumfang enthalten)

Dimension:

• Ø 48 mm x Bauhöhe, max. Überstand Dachaufbau: 300 mm

Zulassung:

• allgemeine bauaufsichtliche Zulassung gemäß DIBt

Zertifikat:

• nach EN 795:2012, CEN/TS 16415:2017

Einbau:

• gemäß beiliegender Montageanleitung

Systemstütze für Zwischenhalter im GREENLINE-Seilsystem

Beschreibung

Untergrund:

• KVH (mind. C24, mind. 10cm stark)

Befestigung:

• 4 Stück Holzbauschrauben aus Edelstahl (im Lieferumfang enthalten)

Dimension:

• Ø 16 mm x Bauhöhe, max. Überstand Dachaufbau: 300 mm

Zertifikat:

• nach EN 795:2012, CEN/TS 16415:2017

Einbau:

• gemäß beiliegender Montageanleitung

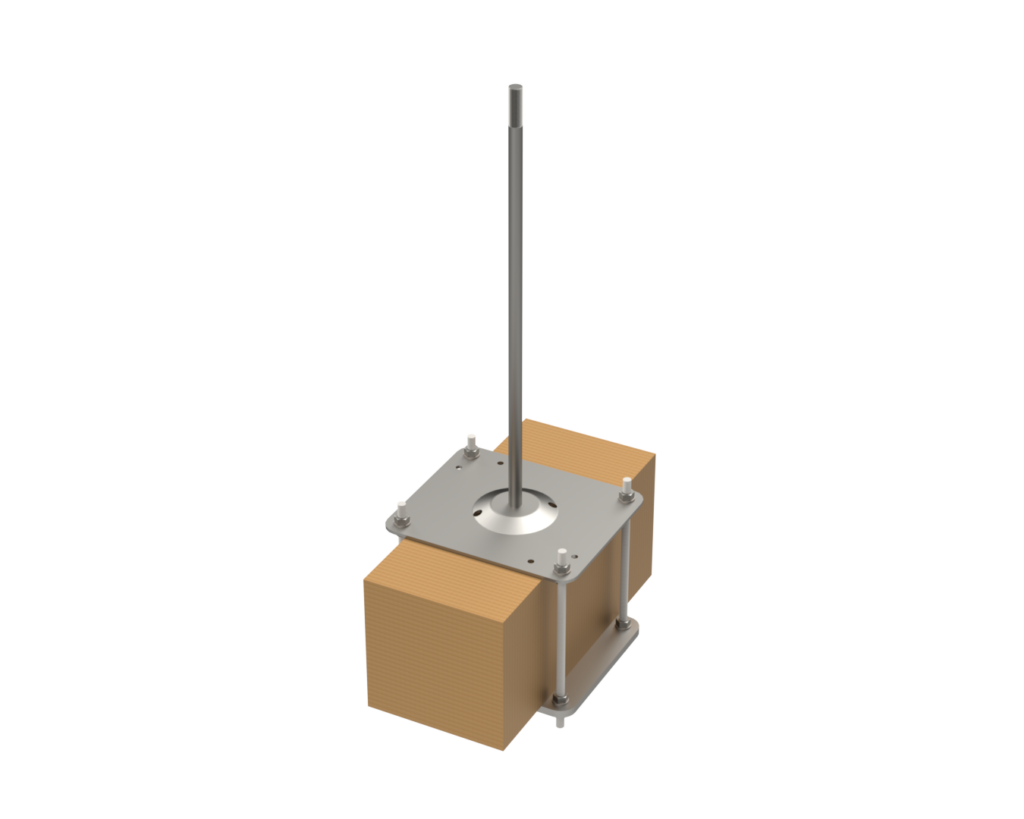

Systemstütze für Zwischenhalter im GREENLINE-Seilsystem

Beschreibung

Untergrund:

• Stahl/Holz (max. 180mm breit)

Befestigung:

• Konterset aus Edelstahl (im Lieferumfang enthalten)

Dimension:

• Ø 16 mm x Bauhöhe, max. Überstand Dachaufbau: 300 mm

Zulassung:

• allgemeine bauaufsichtliche Zulassung gemäß DIBt

Zertifikat:

• nach EN 795:2012, CEN/TS 16415:2017

Einbau:

• gemäß beiliegender Montageanleitung
