Einzelanschlageinrichtung aus Edelstahl für PSAgA mit drehbarer Wirbelöse.

Beschreibung

Untergrund:

• Holz (Vorgaben s.u.)

Befestigung:

• 38 Stück Spezialschrauben aus Edelstahl (im Lieferumfang enthalten)

Dimension:

• Ø 16 mm x Bauhöhe, max. Überstand Dachaufbau: 300 mm

Zulassung:

• allgemeine Bauartgenehmigung des DIBt und Europäisch Technische Bewertung ETA-24/0548

• OSB 3 mind. 22 mm

• Schalbretter mind. 24 mm

• BFU 100 mind. 21 mm

Zertifikat:

• nach EN 795:2012 Typ A, CEN/TS 16415:2017

• OSB 3 mind. 16 mm

• Schalbretter mind. 22 mm

• BFU 100 mind. 15 mm

Einbau:

• gemäß beiliegender Montageanleitung

Einzelanschlageinrichtung aus Edelstahl für PSAgA mit drehbarer Wirbelöse.

Beschreibung

Untergrund:

• Stahl/Holz (max. 180mm breit)

Befestigung:

• Konterset aus Edelstahl (im Lieferumfang enthalten)

Dimension:

• Ø 16 mm x Bauhöhe, max. Überstand Dachaufbau: 300 mm

Zulassung:

• allgemeine bauaufsichtliche Zulassung gemäß DIBt

Zertifikat:

• nach EN 795:2012 Typ A, CEN/TS 16415:2017

Einbau:

• gemäß beiliegender Montageanleitung

Einzelanschlageinrichtung aus Edelstahl für PSAgA mit drehbarer Wirbelöse.

Beschreibung

Untergrund:

• KVH (mind. C24, mind. 10cm stark)

Befestigung:

•  4 Stück Holzbauschrauben aus Edelstahl (im Lieferumfang enthalten)

Dimension:

• Ø 16 mm x Bauhöhe, max. Überstand Dachaufbau: 300 mm

Zertifikat:

• nach EN 795:2012 Typ A, CEN/TS 16415:2017

Einbau:

• gemäß beiliegender Montageanleitung

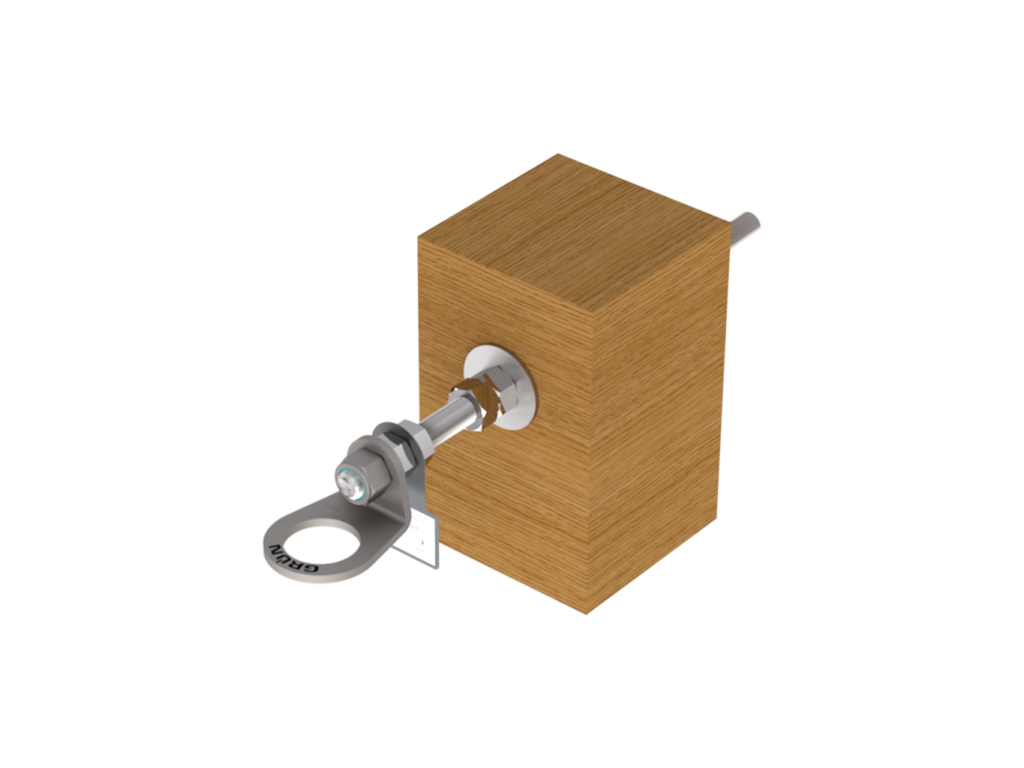

Einzelanschlageinrichtung aus Edelstahl für PSAgA mit drehbarer Wirbelöse.

Beschreibung

Untergrund:

• Holzbalken/KVH/BSH (mind. C24/GL24, mind. 12 x 12 cm)

Befestigung:

• Befestigungsset aus Edelstahl (im Lieferumfang enthalten)

Dimension:

• Ø 16 mm x Bauhöhe mm

Zertifikat:

• nach EN 795:2012 Typ A, CEN/TS 16415:2017

Einbau:

• gemäß beiliegender Montageanleitung
